Cabo USB 2.0
Cabo USB 2.0
É o padrão Universal Serial Bus (USB). Quase todos os dispositivos com capacidade USB e todos os cabos USB suportam pelo menos USB 2.0 (frequentemente chamado de USB de alta velocidade). Dispositivos que aderem a esse padrão USB são capazes de transferir dados a velocidades de até 480 Mbps.

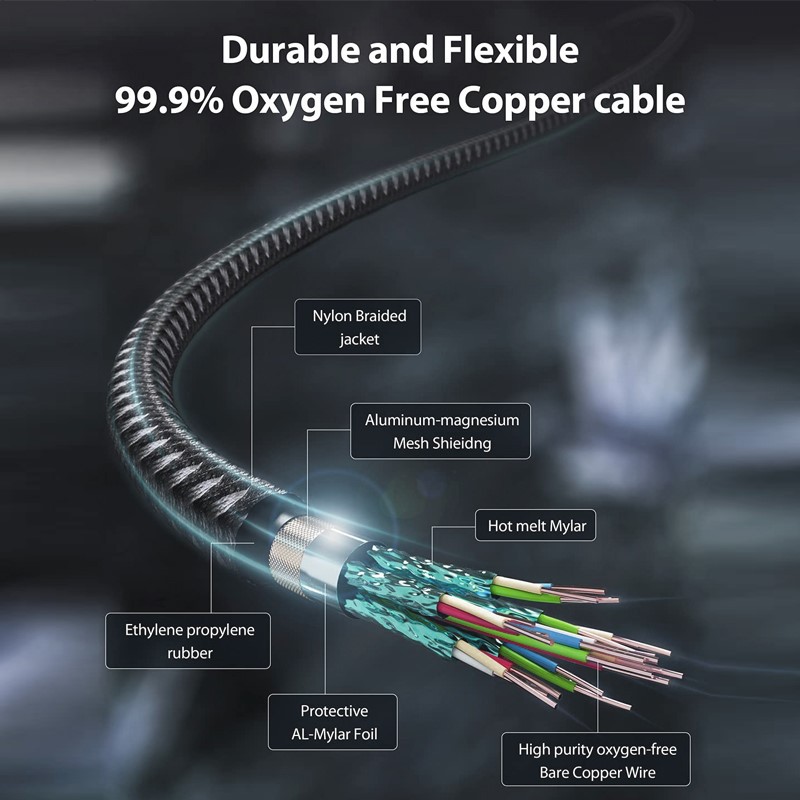

Os cabos USB 2.0 são feitos com condutores de cobre sólidos, banhados a prata e livres de oxigênio. Ao usar cabos deste calibre, é essencial implementar um design de núcleo sólido que elimine completamente os efeitos negativos da interação do fio e do efeito de pele. Cada condutor sólido é então enrolado usando a tecnologia de monofilamento duplo proprietária da STC e então encapsulado em FEP extrudado, o que reduz a capacitância do cabo, aumentando assim a velocidade do sinal e a largura de banda.
Os cabos USB 2.0 organizam seus condutores em uma geometria precisa de dupla hélice para garantir impedância característica, minimizar a diafonia e reduzir o ruído. Para reduzir ainda mais o ruído e proteger o caminho do sinal USB de qualquer interferência externa, o STC apresenta uma capa de folha de prata de camada dupla e blindagem de trança de prata. Finalmente, o cabo USB é cortado em comprimentos ajustados mecanicamente antes de ser terminado com conectores totalmente blindados banhados a ouro, reduzindo assim os efeitos microfônicos internos e as ressonâncias de impedância de alta frequência.
Vantagens do cabo USB 2.0
A transmissão de imagem digital proporciona transmissão de sinal sem perdas e, portanto, fornece imagens melhores do que a transmissão de imagem analógica.
Pule as caras placas frame grabber. Desde 2003, todos os PCs oferecem múltiplas portas USB integradas.
Tecnologia de cabo e conector padronizados extremamente baratos com fonte de voltagem integrada para a câmera. Eles são muito mais baratos do que os cabos Hirose analógicos, mas geralmente não são traváveis.
Características do cabo USB 2.0
O cabo USB 2.0 fornece uma largura de banda de 480 Mbit/s, o que é equivalente a uma taxa de dados de imagem efetiva de 40 MB/s. Esse desempenho é suficiente para operar várias câmeras de resolução padrão ou superior em um único computador e inspecionar várias peças por segundo.
Esta tecnologia fornece hot plug/hot plug: dispositivos podem ser conectados e detectados durante a operação. Fornece alimentação integrada (5 VDC) ao dispositivo no cabo 4-pole. Dispositivos compatíveis com USB podem extrair um total de 500 mA do barramento. Portanto, dispositivos com potência de até 2,5 W podem ser alimentados pelo barramento.
De acordo com as especificações, o comprimento máximo do cabo USB não deve ser de 4,5 m. Usando cabos de alta qualidade, comprimentos de aproximadamente 10 m também são possíveis. Se distâncias maiores tiverem que ser transpostas, hubs podem ser conectados entre elas.
O cabo USB 4-pole foi projetado com simplicidade, apresentando duas fontes de alimentação e dois condutores de dados trançados (D+ / D-). A transmissão simétrica de dados utiliza um fio para o sinal e o outro para o sinal invertido, permitindo que o receptor dobre o nível do sinal e cancele efetivamente a interferência generalizada. Este design torna os cabos USB virtualmente livres de interferência, com uma seção transversal fina que facilita a instalação em ambientes industriais.
A transmissão bidirecional de dados é possível: o controle da câmera, o disparo e as configurações de parâmetros também podem ser realizados durante a operação.
A especificação do barramento envolve um controlador de host central que coordena os dispositivos periféricos conectados (chamados escravos). Em teoria, até 127 dispositivos diferentes podem ser conectados ao barramento USB: isso é feito em uma topologia em estrela. Como apenas um dispositivo USB pode ser conectado a uma saída USB, um divisor (hub) deve ser usado. A estrutura de rede pode ter até seis camadas de profundidade. Não permite encadeamento em série como FireWire.
No entanto, a experiência prática com sistemas de câmeras USB em instalações industriais mostrou que operar várias câmeras que capturam e enviam imagens simultaneamente pode causar problemas como interferência e comprimento geral do cabo. A largura de banda específica no barramento pode, de fato, ser alocada e usada exclusivamente. Câmera USB garantida. No entanto, esse recurso não funciona mais com nenhum outro dispositivo conectado.
Para um verdadeiro sistema multicâmera, o ideal é que apenas uma câmera seja conectada a um barramento USB. Cartões USB adicionais são baratos e fáceis de adaptar.
STC Eletrônico Co.% 2c LTD
A STC foi fundada em 2008 em Guangdong, China, e temos orgulho da assistência e suporte que oferecemos aos nossos clientes. Nossa rede nacional de revendedores consiste em revendedores secundários, revendedores de valor agregado (VARS), integradores de sistemas, consultores de TI e pontos de venda de varejo, entre outros canais.
A STC é uma produtora de conjuntos de cabos moldados personalizados voltados para OEM. Possuímos o know-how interno e os recursos necessários para oferecer aos clientes em mercados internacionais serviços abrangentes de design, engenharia e fabricação adaptados às suas necessidades específicas. Para garantir que possamos fornecer aos nossos clientes a maior seleção de produtos e serviços, estabelecemos conexões duradouras com cada um dos nossos fornecedores.
Conjuntos de cabos personalizados especializados para uma variedade de indústrias, como militar e aeroespacial, cabos de conexão de câmeras, cabos de impressora, cabos de alta frequência e alta velocidade, além de componentes médicos e robóticos, estão entre as indústrias nas quais nos especializamos na produção de conjuntos de cabos personalizados.
Serviço OEM ODM
Como uma fábrica de cabos USB, oferecemos opções completas de cabos USB personalizados, incluindo branding, impressão de logotipo, variações de cor e embalagem personalizada. Melhore a presença de mercado da sua marca com nossas soluções personalizadas que ajudam você a criar uma imagem única e aumentar o reconhecimento da marca. Trabalhe conosco para melhorar a influência da sua marca.
Serviço excelente
Se você tiver uma pergunta sobre o produto ou precisar de assistência, nossas dedicadas equipes de vendas e suporte estão comprometidas em fornecer respostas rápidas em 24 horas. Valorizamos nossas parcerias e nos esforçamos para oferecer suporte a você com amostras de cabos USB 2.0, produtos e conselhos da melhor maneira possível. Nós nos tornaremos seu parceiro confiável e forneceremos suporte oportuno e abrangente.
Sistema de Controle de Qualidade
Para fornecer produtos de alta qualidade a clientes globais, estabelecemos um sistema de controle de qualidade confiável. Temos uma equipe jovem de desenvolvimento de produtos e conduzimos inspeções rigorosas em todas as etapas da produção para garantir a conformidade rigorosa com os padrões de qualidade. Estamos comprometidos em manter uma excelente qualidade desde os estágios iniciais até o produto final. Estamos comprometidos com medidas rigorosas de controle de qualidade que nos permitem fornecer consistentemente produtos de cabo micro USB de alta qualidade.
Entrega rápida
Nossas fábricas operam em uma capacidade estável, garantindo desempenho e eficiência ideais. Isso nos permite manter um grande estoque de cabos USB, encurtando assim o prazo de entrega para nossos valiosos clientes. Fique tranquilo, nosso compromisso com a excelência operacional nos permite atender às suas necessidades de forma eficaz e eficiente.
Conector USB 2.0
USB Tipo A
Tecnicamente conhecidos como USB 2.0 Padrão-A, esses conectores são os conectores USB perfeitamente retangulares encontrados na maioria dos dispositivos não móveis. Os conectores USB 2.0 Tipo A são fisicamente compatíveis com conectores USB 3.0 e USB 1.1.
USB Tipo B
Tecnicamente conhecidos como USB 2.0 Padrão B, esses conectores são quadrados com um pequeno entalhe na parte superior. Os plugues USB 2.0 Tipo B são fisicamente compatíveis com os receptáculos USB 3.0 e USB 1.1 Tipo B, mas os plugues USB 3.0 Tipo B não são compatíveis com os receptáculos USB 2.0 Tipo B.
Cabo USB Micro-A
Esses conectores, especialmente o plugue, parecem uma versão minúscula do conector USB 2.0 Tipo A. O plugue USB 2.0 Micro-A é compatível com receptáculos USB 2.0 Micro-AB e receptáculos USB 3.0 Micro-AB. No entanto, o plugue USB 3.0 Micro-A mais novo não se encaixa no soquete USB 2.0 Micro-AB.
USB Micro-B
Esses conectores são pequenos e retangulares, mas os cantos de um lado são angulados em vez de quadrados. O plugue USB 2.0 Micro-B é compatível com quatro tipos de soquetes: soquetes USB 2.0 e USB 3.0 Micro-B e Micro-AB. Os plugues USB 3.{{10}} Micro-B mais novos não são compatíveis com soquetes USB 2.0 Micro.
Cabo Mini USB 2.0
Esses conectores são pequenos, em sua maioria retangulares, com um lado bem arredondado. Os plugues USB 2.0 Mini-A são compatíveis apenas com receptáculos USB 2.0 Mini-AB.
USB Mini-B
Esses conectores são pequenos, em sua maioria retangulares, com entalhes perceptíveis nos lados curtos. O plugue USB 2.0 Mini-B é compatível com receptáculos USB 2.0 Mini-B e USB 2.0 Mini-AB.
Perguntas frequentes sobre o cabo USB 2.0
P: USB 2.0 é o mesmo que USB C?
P: USB 2.0 é o mesmo que USB C?
P: Como você pode saber a diferença entre USB 2.0 e 3.0?
P: O USB 2.0 precisa de um cabo especial?
P: Posso conectar um USB 2.0 em uma porta 3.0?
P: O USB 2.0 é rápido o suficiente para 4k?
P: USB 2.0 é o mesmo que USB B?
P: O USB 2.0 pode ser usado para alimentação?
P: O que acontece se você conectar um USB 2.0 em uma porta USB 3.1?
P: Por que meu USB 2.0 não está funcionando na minha porta USB 3.0?
P: Qual é a distância máxima entre os cabos USB 2.0?
P: Existe alguma diferença entre os cabos USB 1.0 e 2.0?
O fabricante de cabos Shenzhen STC é um dos principais fabricantes e fornecedores de cabos USB 2.0 da China. Bem-vindo para comprar e vender no atacado cabos USB 2.0 de alta qualidade de nossa fábrica.
